Présentation du produit
La plaque d'acier ASTM A515 grade 60, grade 65 et grade 70 est une plaque pour récipient sous pression en acier au carbone fabriquée selon les normes ASTM A515 / ASME SA515 pour un service à température intermédiaire et élevée. Il offre une résistance, une soudabilité et une stabilité dimensionnelle fiables pour les chaudières, les récipients sous pression, les échangeurs de chaleur et les équipements de processus industriels.
Spécifications techniques
|
Article |
Spécification |
|
Qualité du produit |
ASTM A515 Classe 60 / Classe 65 / Classe 70 |
|
Standard |
ASTM A515 / ASME SA515 |
|
Épaisseur |
6 à 300 mm |
|
Largeur |
1 000 à 4 000 millimètres |
|
Longueur |
3 000 à 18 000 millimètres |
|
État de livraison |
Tel que laminé (AR), normalisé (N), laminé normalisé (NR) sur demande |
|
Type de bord |
Bord de fraisage (ME), bord coupé (TE) |
|
État des surfaces |
Laminé à chaud, grenaillé et peint sur demande |
Composition chimique
|
Plaques pour récipients sous pression ASTM A515 |
||||
|
Élément |
Gr. 60 |
Gr. 65 |
Gr. 70 |
|
|
C |
t Inférieur ou égal à 1" |
0.24 |
0.28 |
0.31 |
|
1"< t ≤2" |
0.27 |
0.31 |
0.33 |
|
|
2"< t ≤4" |
0.29 |
0.33 |
0.35 |
|
|
4"< t ≤8" |
0.31 |
0.33 |
0.35 |
|
|
t>8" |
0.31 |
0.33 |
0.35 |
|
|
Mn |
*H.A. |
0.90 |
0.90 |
1.20 |
|
*P.A. |
0.98 |
0.98 |
1.30 |
|
|
P |
maximum |
0.025 |
0.025 |
0.025 |
|
S |
maximum |
0.025 |
0.025 |
0.025 |
|
Si |
*H.A. |
0.15–0.40 |
0.15–0.40 |
0.15–0.40 |
|
*P.A. |
0.13–0.45 |
0.13–0.45 |
0.13–0.45 |
|
Propriétés mécaniques
|
ASTMA515 |
*T.S. |
*Y.S. |
*EL. 8" |
*EL. 2" |
|
60e année |
415–550 |
Supérieur ou égal à 220 |
21 |
25 |
|
65e année |
450–585 |
Supérieur ou égal à 240 |
19 |
23 |
|
70e année |
485–620 |
Supérieur ou égal à 260 |
17 |
21 |
Applications typiques
- Chaudières à vapeur
- Appareils à pression
- Échangeurs de chaleur
- Réservoirs de stockage sous pression
- Réacteurs pétrochimiques
- Équipement de processus industriel
Services de traitement
Découpe à la flamme CNC- Découpe de précision pour les gros composants d'appareils sous pression.
Découpe Plasma- Convient aux plaques d'épaisseur moyenne-avec des bords nets.
Découpe Laser-Traitement de haute-précision pour les sections de plaques plus fines.
Biseautage- Préparation des bords de soudage selon les dessins de fabrication.
Forage- Usinage de trous pour les connexions à brides et structurelles.
Fraisage et usinage- Usinage de précision des dimensions critiques.
Nivellement des plaques- Améliore la planéité avant la fabrication.
Grenaillage et peinture d'apprêt- Préparation de surface pour la protection contre la corrosion pendant le transport.
Assurance qualité
Processus d'inspection
- Vérification de la composition chimique des matières premières
- Inspection de traçabilité des processus de fabrication de l'acier
- Inspection des dimensions de la plaque
- Mesure de tolérance d'épaisseur
- Inspection des défauts de surface
- Essais de résistance à la traction
- Tests de limite d'élasticité
- Test d'allongement
- Test d'impact (si spécifié)
- Tests par ultrasons (UT)
- Test de dureté (sur demande)
- Vérification du certificat d'essai en usine (MTC) avant expédition
Certifications
|
Attestation |
Signification |
|
OIN 9001:2000 |
Système de gestion de la qualité |
|
ISO 14001:2004 |
Système de gestion environnementale |
|
FR 10204 3.1 |
Certificat d'inspection des matériaux délivré par le fabricant |
|
FR 10204 3.2 |
Certificat d'inspection en présence d'un tiers- |
|
DESP 2014/68/UE |
Conformité à la directive sur les équipements sous pression pour le marché européen |
|
ASTM A515 / ASME SA515 |
Norme de fabrication des plaques pour récipients sous pression |
Emballage et expédition
Emballage d'exportation– Plaques d'acier regroupées avec des cerclages en acier et marquées du numéro de chaleur et des étiquettes de spécifications.
Protection contre la rouille– Surface nue, huile antirouille-ou apprêt d'atelier disponible sur demande.

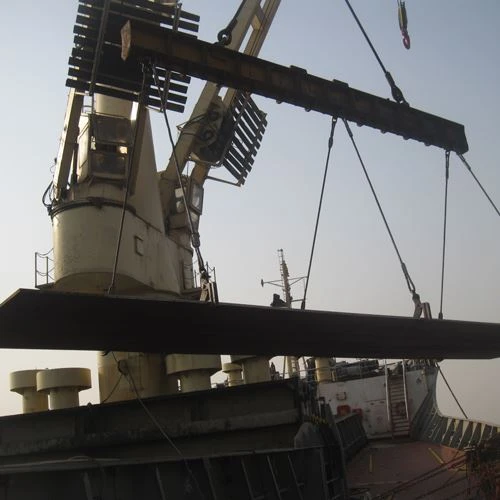

Méthode de chargement– Chargé par grue avec des élingues en nylon pour éviter d'endommager les bords.
Méthode d'expédition– Conteneur, vraquier, navire de rupture de vrac ou rack plat selon les dimensions des plaques.
